Ficha Técnica

Ficha técnica viguetas presforzadas Proland

Empleado por décadas para la construcción de losas, el sistema de Viguetas y Bovedillas (V-B) ofrece muchas ventajas que no tienen otros sistemas para construir losas.

  • No requiere cimbra, solo apuntalamiento.
  • Es muy confiable y esto se ha comprobado por décadas.
  • Es relativamente económico respecto a otros sistemas.
  • Permite mayor rapidez al desapuntalar y continuar la obra.
  • No requiere de carpinteros especializados en construcción de cimbras.
  • Con apuntalamiento adecuado soporta cargas de gran magnitud a las de 72 horas del colado.
  • Es un sistema de piso rígido no proclive a sufrir grandes desplazamientos ni vibraciones.
  • Es capaz de soportar cargas puntuales o concentradas.
  • Han sido calculadas de acuerdo a sus dimensiones reales y a sus materiales empleados.
  • Presentan una tabla de selección con una amplia combinación de claros vs cargas admisibles.
  • Presentan un método de utilización de las tablas.
  • Presentan un ejemplo numérico para el empleo de la tabla de selección.
  • PROLAND es la única que ha sido calculada para combinaciones de una, dos y tres viguetas.
  • Tienen el respaldo técnico del Departamento de Análisis Estructural de GRUPO INSET que cuenta con gran prestigio en la región peninsular.
  • En losas de cualquier forma geométrica: cuadrada, circular, triangular, etc.
  • Se pueden emplear también en losas de una, dos o más aguas.
  • También pueden ser empleadas para recibir muros cargadores.
  • Desde 1 metro hasta 11.5 metros. Pero la tabla de selección solo abarca de 3 a 11.5 metros.
  • Existen dos versiones, de 12 cm y de 20 cm de peralte.
  • Las viguetas reforzadas, la bovedilla de concreto vibrocomprimido, y la capa de concreto colado en sitio. Esta capa de concreto deberá necesariamente llevar incluida una malla electrosoldada de tipo 6×6-10/10. Esta malla es indispensable para evitar las grietas por contracción.
  • Esta capa aumenta varias veces más el momento de inercia de la viga simple y con esto se logra que la losa trabajando en colaboración con la vigueta y la capa de concreto a compresión tenga mayor capacidad para soportar flexión.
  • Porque las viguetas simples carecen del momento de inercia necesario para soportar la flexión.
  • El peralte h y el espesor de la capa de concreto colado en sitio, son las dos variables que más influyen para aumentar la capacidad de flexión de la losa.

Tabla para Selección de Viguetas

Los valores de estas tablas solo son validos para Vigas Proland

Notas:

  • Todos los valores de cargas permisibles de esta Tabla están en Kg/m2.
  • El espesor es en cm y es de la corona de la bovedilla a la superficie superior de la capa a compresión.
  • Para viguetas con longitudes inferiores a 3.00 m, usar el rengón de 3.00 m.
  • No usar factores de carga
  • No interpolar valores de esta Tabla

Tabla calculada por el Equipo de Análisis Estructural de Grupo INSET para Vigas PROLAND

Instrucciones de uso de la Tabla para la Selección de Viguetas PROLAND

  1. Se requieren dos variables básicas: el claro libre de la vigueta, l (m) y la carga total que actuará sobre la losa, Wt (Kg/m2).
  2. Con el claro l se seleccionará el renglón de la Tabla que será único y el de menor valor en metros del intervalo l i+0.10 – l i+0.50
  3. En el renglón seleccionado en 2 se buscará la columna que tenga un valor de carga total ligeramente mayor a Wt establecido en 1.
  4. En el encabezado de la columna se tendrán las 3 características básicas de la losa: El tipo y número de viguetas, el peralte de la bovedilla y el espesor de la capa de concreto colado en sitio (medida sobre la corona de la bovedilla).

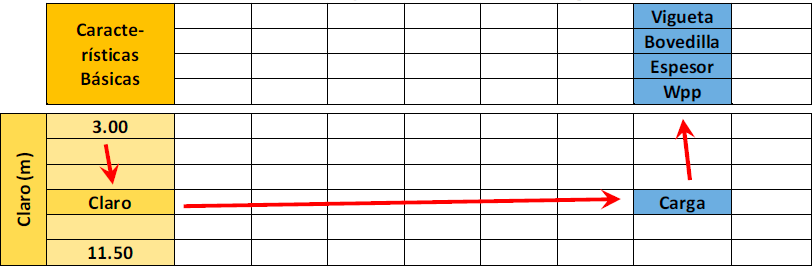

Forma de uso de la Tabla para la Selección de Viguetas PROLAND

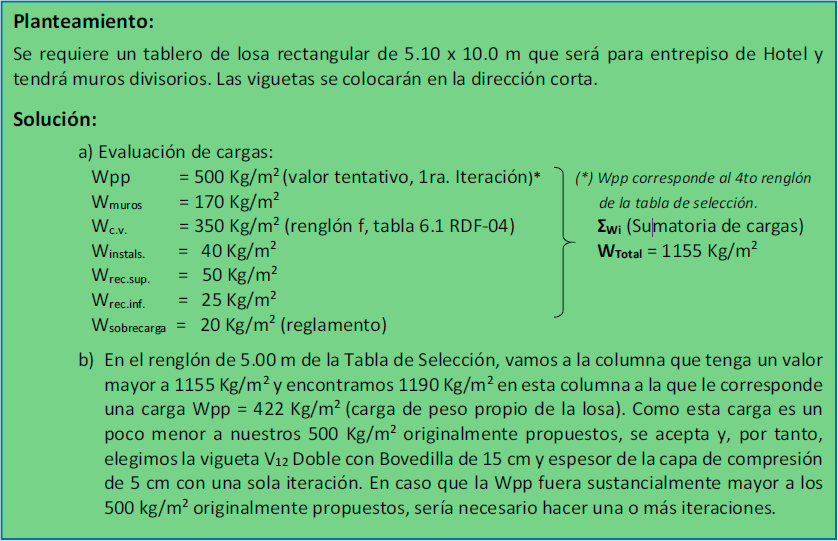

Ejemplo de selección de Viguetas, Bovedillas y Espesor
